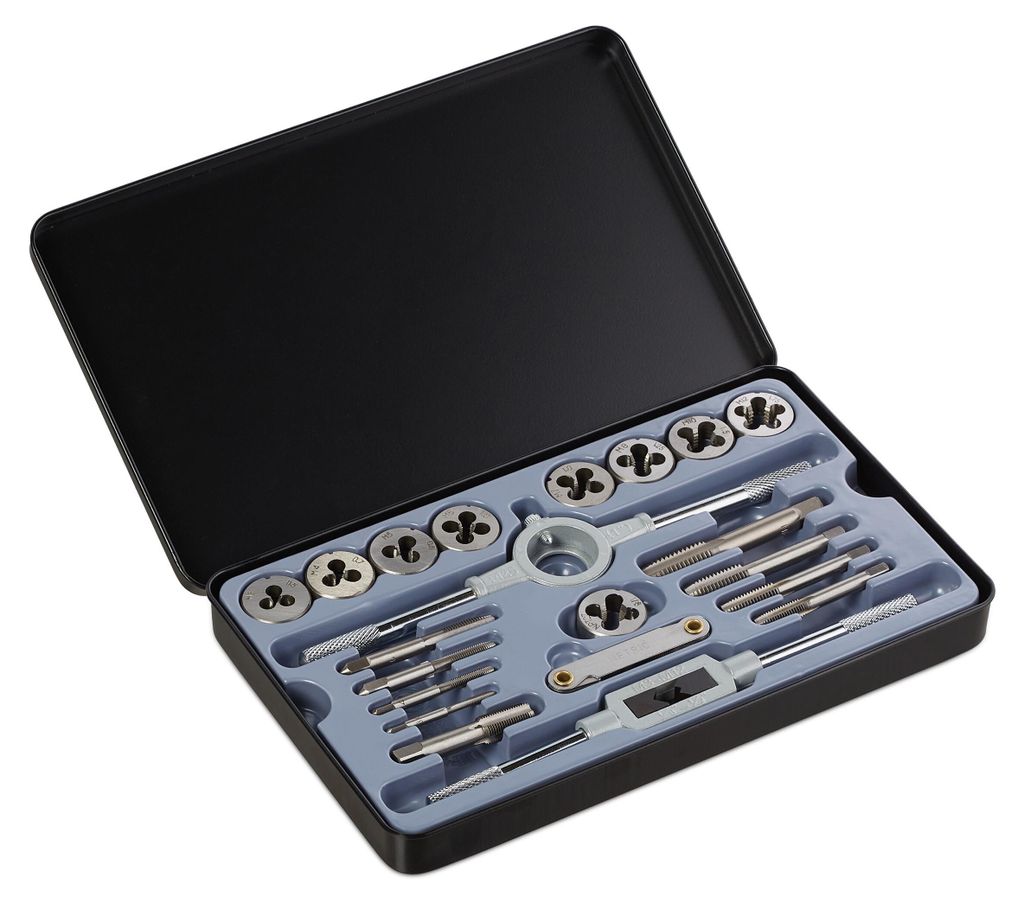

Relaxdays, juego de machuelos M3 - M12, que incluye 9 machuelos, brocas para roscar, un calibrador para roscas, un soporte para machuelos, color plateado

Kit de roscado detallado

• Maletín: aprox. 2,5 x 25 x 15,5 cm
• Mandril: aprox. 1 x 20 x 2 cm
• Portamachos: aprox. 1,5 x 21,5 x 4 cm
• Machos: aprox. 1 x 2,5 cm
• Acero al carbono con aleación de zinc

Tamaños incluidos

• Machos: M3 x 0.5, M4 x 0.7, M5 x 0.8, M6 x 1.0, M7 x 1.0, M8 x 1.25, M10 x 1.5, M12 x 1.75, 1/8 NPT27
• Brocas para roscar: M3, M4, M5, M6, M7, M8, M10, M12, 1/8 NPT27
• Calibrador de roscas: 0,5, 0,6, 0,7, 0,75, 0,8, 0,9, 1,0, 1,25, 1,5, 1,75, 27, 28

Instrucciones para roscas internas

• Perforar un agujero guía del tamaño adecuado (ver dimensiones del agujero guía)
• Insertar la broca para roscar en el mandril y lubricar con un líquido de corte
• Introducir la broca para roscar en el agujero guía con una ligera presión, girando en sentido horario
• Después de media vuelta, retirar la broca para romper las virutas

Instrucciones para roscas externas

• Medir el diámetro del perno para determinar el tamaño de la rosca
• Biselar la punta del perno con una lima para darle forma cónica
• Insertar el macho en el portamachos y apretar el tornillo
• Colocar el macho perpendicularmente al perno y lubricar con un líquido de corte
• Girar el macho sobre el perno con una ligera presión
• Retirar el macho de vez en cuando para romper las virutas
• Girar hasta alcanzar la longitud de rosca deseada

Tamaño nominal - Paso - Agujero guía - Perno (en mm)

• M3 - 0,5 - 2,5 - 2,9
• M4 - 0,7 - 3,3 - 3,9
• M5 - 0,8 - 4,2 - 4,9
• M6 - 1,0 - 5 - 5,9
• M7 - 1,0 - 6 - 6,9
• M8 - 1,25 - 6,8 - 7,9
• M10 - 1,5 - 8,5 - 10
• M12 - 1,75 - 10,2 - 11,8

Dimensiones del agujero guía para NPT

• Tamaño de la rosca: 1/8" - 27 NPT
• Paso: 27 roscas por pulgada
• Paso: 0,941 mm
• Diámetro exterior: 10,242 mm
• Agujero guía: 8,25 mm

Contenido del paquete

• 9 machos
• 9 brocas para roscar
• 1 mandril
• 1 calibrador de roscas
• 1 portamachos
• 1 maletín
• Sin decoración
