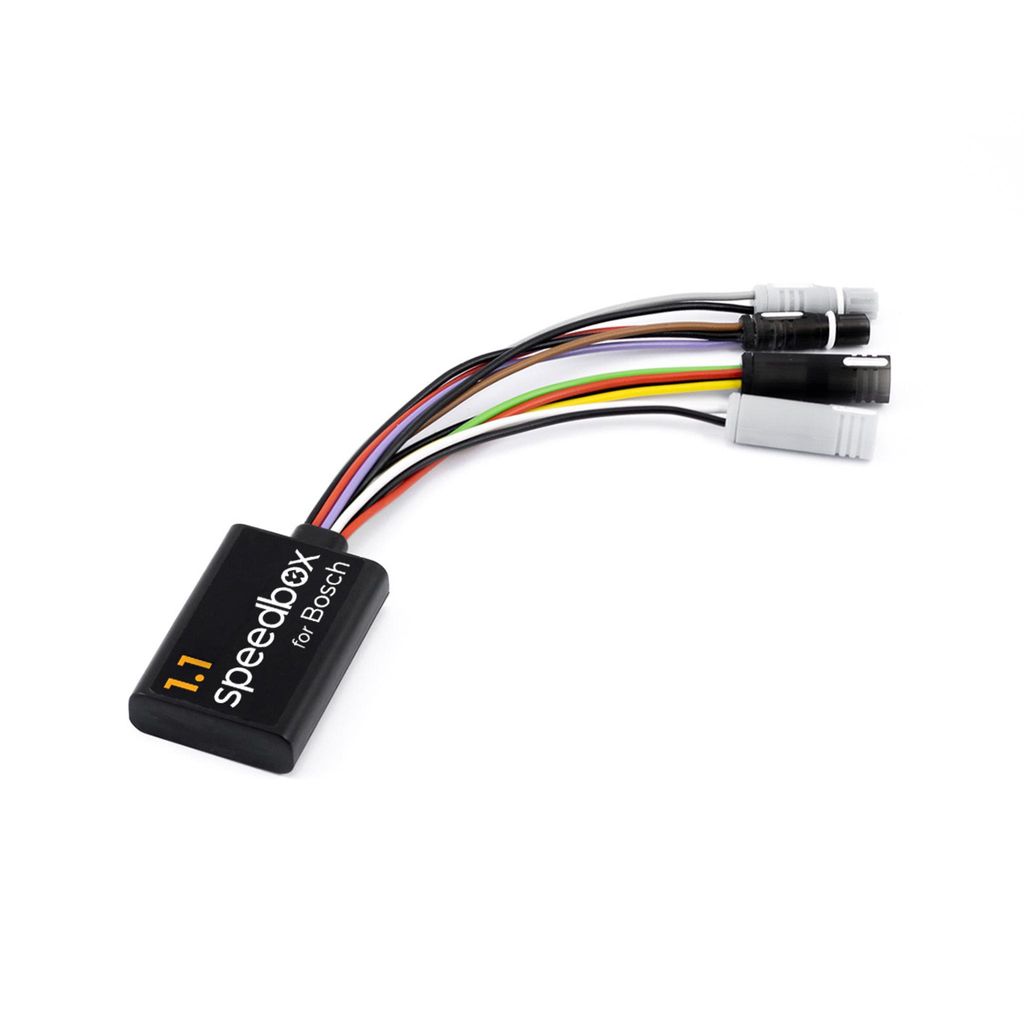

SpeedBox 1.1 para Bosch Smart System (BES3) – chip de tuning para bicicleta eléctrica

COMPATIBILIDAD

Motores

4ª y 5ª generación, conectores redondos

Bosch Smart System

Pantallas

Kiox 300 / 500

Purion 200 / 400

Intuvia 100

LED Remote, Mini Remote, Sistema de Control

No compatible con bicicletas con imán en la llanta

Optimización para bicicletas eléctricas con el motor Bosch Gen4 más reciente y sistema Smart

SpeedBox 1.1 para Bosch permite eliminar el limitador de velocidad en bicicletas eléctricas.

Compatible con los motores BOSCH: Active Line, Active Line Plus, Performance Line y Performance Line CX, Cargo Line con motores Smart System.

Ventajas:

• Eliminación del limitador de velocidad.
• Activación mediante el botón WALK.
• Instalación sencilla.

Es importante tener en cuenta que el kit de ajuste no añade potencia adicional al motor de la bicicleta eléctrica. Simplemente elimina las limitaciones de velocidad y permite que la bicicleta vaya lo más rápido posible.

Para activar correctamente todas las funciones de SpeedBox, después de la primera vez que enciendas la bicicleta después de la instalación del kit de ajuste, entra en el menú y ve a la sección de configuración de la rueda de tu bicicleta eléctrica.

¡Activa/desactiva el ajuste antes de montar (cuando la bicicleta eléctrica esté parada), no durante la conducción!

Para activar el ajuste de SpeedBox 1.1, debes hacerlo directamente en el controlador de tu bicicleta eléctrica, activando brevemente la función de asistencia WALK (manteniendo pulsado el botón "-"). La pantalla de tu bicicleta eléctrica mostrará un valor de 3,5 km/h (2,2 mph) y, a partir de ese momento, podrás conducir a una velocidad de hasta 35 km/h o superior. Sin embargo, recomendamos no superar los 35 km/h.

Para desactivar el ajuste, vuelve a activar brevemente la función de asistencia para caminar (manteniendo pulsado el botón "-"). La pantalla de tu bicicleta eléctrica mostrará un valor de 2,5 km/h (1,6 mph) y la limitación de velocidad se restablecerá a 25 km/h. Tu bicicleta eléctrica funcionará entonces como antes de la instalación del kit de ajuste.

SpeedBox también está diseñado para bicicletas eléctricas que no tienen activada o disponible la función de asistencia WALK. En este caso, puedes activar/desactivar el ajuste alternando dos veces entre dos modos de asistencia, es decir, pulsando los botones - + - +.

Puedes establecer la limitación máxima de velocidad alternando los modos desde el modo TURBO, bajando tres niveles y luego subiendo tres niveles: eMTB - TOUR+ - ECO - TOUR+ - eMTB - TURBO. A continuación, se mostrará la limitación de velocidad real. La velocidad máxima de asistencia eléctrica se puede cambiar activando/desactivando brevemente la función de asistencia WALK o girando la rueda trasera 360°. El valor de 2,5 km/h en la pantalla corresponde a un límite de 25 km/h, 3,0 corresponde a 30 km/h, 3,5 corresponde a 35 km/h, etc. El último límite mostrado se guardará después de 15 segundos de inactividad.

Una vez finalizada la conducción, deja la bicicleta eléctrica encendida durante un breve período de tiempo, hasta que SpeedBox complete el proceso de "conteo" (el tiempo de conducción continuará mostrándose en la pantalla hasta que se detenga y muestre la distancia recorrida correctamente), para evitar que se detecte el ajuste en tu bicicleta eléctrica. No retires la pantalla para bloquear la bicicleta eléctrica hasta que SpeedBox haya completado el proceso de "conteo".

Chip diseñado para motores Bosch de la serie:

• Todos los displays Smart System
• Todos los motores Smart System

Incompatible con:

• Bosch Rim Magnet
• Sistema ABS
• Aplicación SpeedBox

Importante:

Conecte los conectores macho y hembra en la dirección de la cerradura. ¡No gire los conectores al conectarlos!

Instalación

Para la fabricación de los productos SpeedBox, utilizamos conectores originales, lo que hace que el proceso de instalación sea muy sencillo y garantiza que el SpeedBox esté correctamente conectado. También hemos preparado instrucciones detalladas y vídeos que facilitarán su instalación.

Si planea instalar el SpeedBox en una bicicleta nueva, asegúrese de haber recorrido al menos 10 km antes de activar la optimización.

Performance Line CX

Speedbox funciona con motores de las series Cargo Line, Performance Line Speed y Performance Line CX.

Todo está detallado adicionalmente en el manual incluido en el embalaje.

Performance Line

Diagrama de conexión con el motor Performance Line. Todo está detallado adicionalmente en el manual incluido en el embalaje.

Advertencia

Tenga en cuenta que el uso de este tipo de bicicletas eléctricas modificadas en vías públicas puede ser ilegal en algunos países. El fabricante no se hace responsable de los daños causados por el uso de los productos SpeedBox. Las bicicletas eléctricas equipadas con productos SpeedBox no deben utilizarse en vías públicas, carriles bici y lugares públicos. Las bicicletas eléctricas equipadas con productos SpeedBox solo pueden utilizarse en terrenos privados y bajo su propio riesgo. El uso de SpeedBox puede anular la garantía de su bicicleta eléctrica.

Recomendamos encarecidamente el uso de otros dispositivos de seguridad y equipos de protección para evitar lesiones.

Recomendamos no actualizar el software de su bicicleta eléctrica. La actualización aumenta el riesgo de detección de la optimización.

En caso de una breve parada, para poder continuar conduciendo sin problemas, recomendamos mantener un pie en el pedal para evitar que comience el conteo regresivo.

En caso de una parada más larga, permita que se complete al menos una parte del conteo regresivo.

Después de una conducción prolongada, el conteo regresivo puede tardar varios minutos.

No retire el display si el conteo regresivo no se ha completado.

Active/desactive la optimización antes de conducir (cuando la bicicleta eléctrica esté estacionada), no durante la conducción.

Recomendamos no superar los 35 km/h.
