Ventilador de ventilación para inodoros / Ventilador para inodoros de instalación

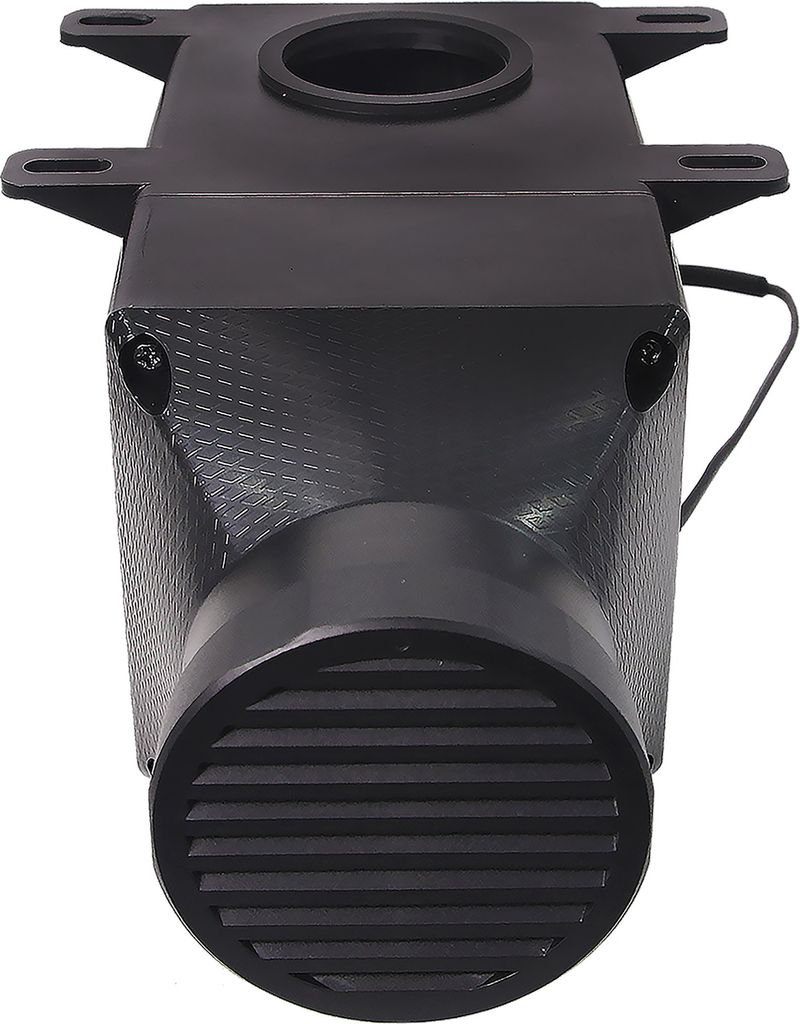

Ventilador para inodoros Titan TTC-SC38+

• Fácil extracción del cartucho.
• Elimina los olores desagradables directamente al exterior.
• Fácil instalación.
• Ventilador de 8 cm de diámetro, resistente al agua y silencioso.
• Compatible con Thetford C250/C260.

Especificaciones:

• Dimensiones del ventilador: 80x80x25 mm.
• Dimensiones exteriores (incluyendo el marco): 208x128x86 mm.
• Voltaje de entrada: 7 VDC.
• Voltaje nominal: 12 VDC.
• Rango de voltaje de funcionamiento: 713.8 VDC.
• Corriente nominal: 0.4A.
• Consumo de energía (vatios): 4.8W.
• Velocidad del ventilador: 1200 - 4200 RPM.
• Caudal de aire: 20 - 59 CFM.
• Presión estática: 4.9 - 8.26 mm H2O.
• Nivel de ruido: 25 - 50 dBA.
• Tipo de cojinete: doble cojinete de bolas.
• Vida útil (horas): 50.000.
• Resistencia al agua: IP55.
• Longitud del cable: 3 metros.
• Kits de montaje: incluidos.

Solo apto para cartuchos con válvulas de ventilación orientadas hacia abajo. (En nuestro caso, Thetford C2635). Cuando se extrae el cartucho del inodoro, hay una tapa que se puede abrir. En nuestra autocaravana (Challenger), de serie viene un tubo de 30 mm, pero esto no está instalado de fábrica en todos los modelos. Para añadirlo, se puede comprar un tubo sencillo de 30 mm de diámetro en una tienda de bricolaje e instalarlo uno mismo. Es importante que el tubo sobresalga unos 20 mm del suelo. Nuestro ventilador se conectará a este tubo. Para instalarlo, siga estos pasos:

• Se pasa un cable hacia abajo para conectar el ventilador.
• Se coloca el ventilador sobre el tubo y se fija en la parte inferior con los 4 tornillos incluidos.
• Se incluye una guía de aluminio que se puede doblar en un ángulo de 90 grados para encajar en el espacio correspondiente. Aquí también está instalado nuestro microinterruptor. Se instala de manera que el microinterruptor esté directamente en el perfil en U para la tapa del cartucho, de modo que, al abrir el inodoro, el perfil en U presione el microinterruptor para activar el ventilador. Si es así, la guía de aluminio debe pegarse al lateral. Tenga en cuenta que el microinterruptor debe estar firmemente presionado.
• Se instala otro cable en la parte superior del lateral, que debe conectarse a 12V.
• Después de la conexión, se instala un filtro de carbón para eliminar los olores. Este se cierra con la tapa y se puede volver a insertar el cartucho.

Si todo está correctamente instalado, nuestro ventilador se encenderá al abrir el inodoro. Al cerrar el inodoro, nuestro ventilador también se apagará. La velocidad del ventilador se puede cambiar con un interruptor basculante incluido, que tendrá dos niveles de velocidad. En caso de que el cartucho esté demasiado lleno y el líquido llegue a nuestro ventilador a través del tubo, nuestros ventiladores no se dañarán, ya que hemos instalado una válvula que permite que el líquido fluya directamente al suelo.

TITAN TTC-SC38+: Ventilador de ventilación para inodoros. Ventilador para instalación en inodoros - 50 dB - 30 mm - 4.200 rpm - 7 V - 59 cfm - Titan
