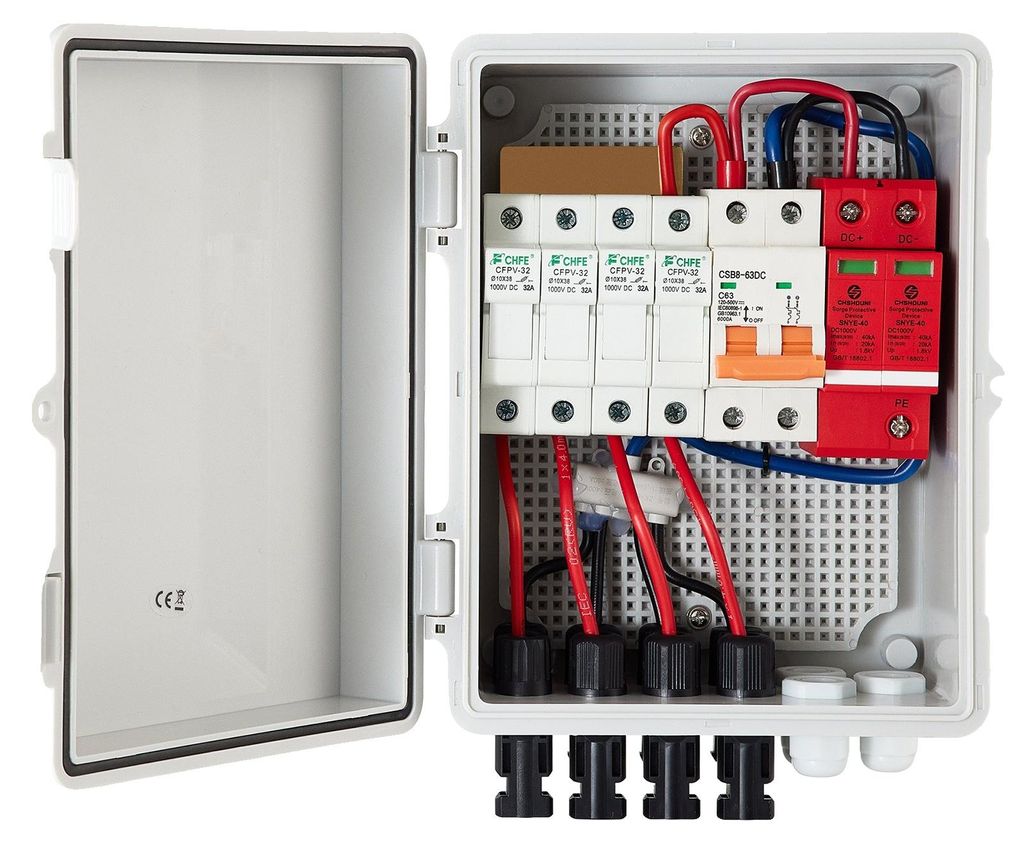

VEVOR, caja combinada para paneles solares de 4 salidas, con interruptor de 15A, caja de distribución para viviendas de 500V, grado de protección IP65, armario para contadores, interruptores de protección de línea para sistemas solares conectados a la red y sistemas solares autónomos

Sistema de protección contra rayos de alta tensión

El cuadro combinador para sistemas solares está equipado con un sistema profesional de protección contra rayos de alta tensión que ofrece protección contra rayos y lluvia. Proporciona protección tanto contra descargas positivas como negativas.

Grado de protección IP65

El grado de protección IP65 significa que es resistente al polvo y protegido contra la humedad, el agua, la lluvia, la nieve, el aceite, etc. Mantiene todos sus dispositivos eléctricos secos y proporciona aún más seguridad en las obras.

Diseño inteligente

El dispositivo combinador fotovoltaico cuenta con 4 fusibles de 15 A para una buena limitación de corriente y una alta capacidad de desconexión. El interruptor automático de 63 A puede interrumpir y conectar el circuito de carga, proporcionando protección contra fallos por cortocircuito.

Conexión sencilla y sin complicaciones

Todos los cables están prefabricados en el cuadro combinador de interruptores solares, lo que lo hace muy estable para combinar sus paneles solares y facilita la conexión de su sistema de paneles solares. Viene con todos los accesorios de montaje necesarios para su instalación en cualquier lugar.

Material ABS de alta calidad

El distribuidor de a bordo utiliza material ABS de alta resistencia al impacto, buena resistencia a la intemperie y gran durabilidad. Además, la carcasa de plástico protege contra salpicaduras de agua y suciedad.

Amplia aplicación

El cuadro combinador es ideal para sistemas de generación de energía conectados a la red y autónomos. Se utiliza principalmente con paneles solares en edificios de oficinas, instalaciones industriales, edificios residenciales, aparcamientos, etc.

Especificaciones

• Modelo: SWHL-4

• Número máximo de paneles fotovoltaicos conectados: 4

• Corriente de entrada máxima de un panel fotovoltaico individual: 15 A

• Corriente de entrada total de los paneles fotovoltaicos: 60 A

• Tensión de entrada máxima de un panel fotovoltaico individual: 500 V

• Tensión de salida máxima: 500 V

• Grado de protección: IP65

• Temperatura ambiente de funcionamiento: -30 ℃ a 70 ℃

• Humedad relativa: 0 - 95 %, sin condensación

• Métodos de refrigeración: Refrigeración natural

• Protección contra sobretensiones: Sí

• Dispositivo de protección contra sobretensiones: In: 20 kA; Imax: 40 kA; Tensión transitoria: 1,8 kV

• Indicador de estado del dispositivo de protección contra sobretensiones: Verde: Normal; Rojo: Activado

• Parámetros del interruptor de protección: 500 V, 63 A; ON / OFF

• Parámetros del fusible: DC 1000 V, 15 A, 10 mm x 38 mm

• Parámetros del portafusibles: DC 1000 V, 32 A

• Potencia del sistema solar RV: 720 W en sistema de 12 V, 1440 W en sistema de 24 V, 2880 W en sistema de 48 V

• Dimensiones del producto (L x A x H): 17 cm x 23 cm x 11 cm

• Peso neto: 1,8 kg

Contenido del paquete

• 1 x Caja combinadora fotovoltaica

• 1 x Herramienta para conectores solares

• 4 x Abrazaderas de montaje

• 4 x Tornillos

• 1 x Manual del producto
