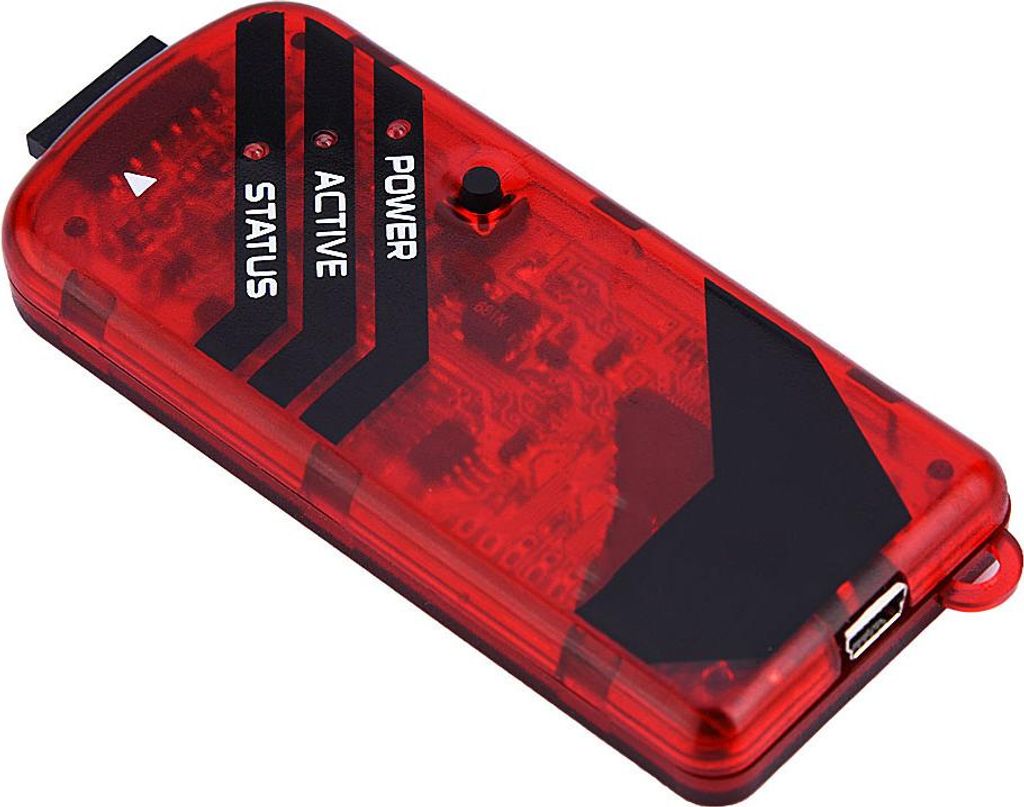

PICkit3: Depurador, programador y emulador para microcontroladores PIC, modelo M99

Descripción
El PICkit 3 permite la depuración y programación de microcontroladores Flash PIC(R) y dsPIC(R) utilizando la potente interfaz gráfica de usuario del entorno de desarrollo integrado (IDE) MPLAB, y lo hace todo a un precio muy asequible. Puede programar una amplia gama de chips PIC, incluyendo las familias PIC10F, 12F, 16F, PIC18F, 24F/H, dsPIC y PIC32 (futuro). Además, se puede actualizar su firmware, y Microchip publica regularmente nuevos firmwares para dar soporte a nuevos chips PIC.
Este paquete incluye el programador/depurador PICkit 3, el software de programación PICkit 3 (disponible para descarga), el software IDE MPLAB (disponible para descarga) y un cable USB A a mini-B. Tenga en cuenta que este paquete incluye únicamente el programador PICkit 3 (número de pieza de Microchip PG164130) y no incluye ninguna placa de demostración.
Número de pieza de Microchip: PG164130. Para obtener más detalles, consulte la página del producto en el sitio web de Microchip.

Características:
USB (interfaz de velocidad completa de 12 Mbits/s para la PC anfitriona)
Ejecución en tiempo real
Compatible con el IDE MPLAB (se incluye una copia gratuita)
Monitor integrado de sobretensión/cortocircuito.
Actualización del firmware desde PC/descarga web.
Totalmente encapsulado.
Admite bajo voltaje hasta 2.0 voltios (rango de 2.0v a 6.0v).
LEDs de diagnóstico (encendido, ocupado, error).
Programa y escribe en la memoria de datos del microcontrolador.
Borra la memoria de programa con verificación.
Congela los periféricos en el punto de interrupción.
Programa hasta 512K de memoria flash con el programador portátil.

Dispositivos compatibles:
PIC10F
PIC10F200, PIC10F202, PIC10F204, PIC10F206, PIC10F220, PIC10F222
PIC12F
PIC12F508, PIC12F509, PIC12F510, PIC12F519, PIC12F609, PIC12HV609, PIC12F615, PIC12FHV615, PIC12F629, PIC12F635, PIC12F675, PIC12F683
PIC16F
PIC16F505, PIC16F506, PIC16F526, PIC16F54, PIC16F57, PIC16F59, PIC16F610, PIC16FHV610, PIC16F616, PIC16FHV616, PIC16F627, PIC16F628, PIC16F627A, PIC16F628A, PIC16F648A, PIC16F630, PIC16F631, PIC16F636, PIC16F639, PIC16F676, PIC16F677, PIC16F684, PIC16F685, PIC16F687, PIC16F688, PIC16F689, PIC16F690, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F722, PIC16F723, PIC16F724, PIC16F726, PIC16F727, PIC16F716, PIC16F737, PIC16F747, PIC16F767, PIC16F777, PIC16F785, PIC16FHV785, PIC16F84A, PIC16F87, PIC16F88, PIC16F818, PIC16F819, PIC16F870, PIC16F871, PIC16F872, PIC16F873, PIC16F874, PIC16F876, PIC16F877, PIC16F873A, PIC16F874A, PIC16F876A, PIC16F877A, PIC16F882, PIC16F883, PIC16F884, PIC16F886, PIC16F887, PIC16F913, PIC16F914, PIC16F916, PIC16F917, PIC16F946, PIC16F1933, PIC16F1934, PIC16F1936, PIC16F1937, PIC16F1938, PIC16F1939, PIC16LF1933, PIC16F1934, PIC16F1936, PIC16F1937, PIC16LF1938, PIC16LF1939
PIC18F
PIC18F242, PIC18F252, PIC18F442, PIC18F452, PIC18F248, PIC18F258, PIC18F448, PIC18F458
PIC18F1220, PIC18F1320, PIC18F2220, PIC18F2320, PIC18F1230, PIC18F1330, PIC18F2221, PIC18F2321
PIC18F2331, PIC18F2410, PIC18F2420, PIC18F2431, PIC18F2423, PIC18F2450, PIC18F2455, PIC18F2458, PIC18F2480, PIC18F2510, PIC18F2515, PIC18F2520, PIC18F2523, PIC18F2525, PIC18F2550, PIC18F2553, PIC18F2580, PIC18F2585, PIC18F2610, PIC18F2620, PIC18F2680, PIC18F2682, PIC18F2685, PIC18F4220, PIC18F4221, PIC18F4320, PIC18F4321, PIC18F4331, PIC18F4410, PIC18F4420, PIC18F4423, PIC18F4431, PIC18F4450, PIC18F4455, PIC18F4458, PIC18F4480, PIC18F4510, PIC18F4515, PIC18F4520, PIC18F4523
PIC18F4525, PIC18F4550, PIC18F4553, PIC18F4580, PIC18F4585, PIC18F4610, PIC18F4620, PIC18F4680
PIC18F4682, PIC18F4685, PIC18F6310, PIC18F6390, PIC18F6393, PIC18F6410, PIC18F6490, PIC18F6493
PIC18F6520, PIC18F6525, PIC18F6527, PIC18F6585, PIC18F6620, PIC18F6621, PIC18F6622, PIC18F6627
PIC18F6628, PIC18F6680, PIC18F6720, PIC18F6722, PIC18F6723, PIC18F8310, PIC18F8390, PIC18F8393
PIC18F8410, PIC18F8490, PIC18F8493, PIC18F8520, PIC18F8525, PIC18F8527, PIC18F8585, PIC18F8621, PIC18F8620, PIC18F8622, PIC18F8627, PIC18F8628, PIC18F8680, PIC18F8720, PIC18F8722, PIC18F8723, PIC18F24J10, F25J10, F44J10, F45J10, PIC18LF24J10, LF25J10, LF44J10, LF45J10, PIC18F24J11, F25J11, F44J11, F45J11PIC18LF24J11, LF25J11, LF44J11, LF45J11, PIC18F26J11, F46J11, PIC18LF26J11, LF46J11, PIC18F24J50, F25J50, F44J50, F45J50, PIC18LF24J50, LF25J50, LF44J50, LF45J50, PIC18F26J50, F46J50, PIC18LF26J50, LF46J50. PIC18F63J11, 63J90, 64J11, 64J90, PIC18F65J10, 65J11, 65J15, PIC18F65J50, 65J90, PIC18F66J10, 66J11, 66J15, 66J16, PIC18F66J50, 66J55, 66J60, 66J65, PIC18F66J90, PIC18F67J10, 67J11, 67J50, 67J60, PIC18F67J90, PIC18F83J11, 83J90, 84J11, 84J90, PIC18F85J10, 85J11, 85J15, 85J50, PIC18F85J90, PIC18F86J10, 86J11, 86J15, 86J16, PIC18F86J50, 86J55, 86J60, 86J65, PIC18F86J90, PIC18F87J10, 87J11, 87J50, 87J60, PIC18F86J90, PIC18F96J60, 96J65, PIC18F97J60
PIC18F13K22, LF13K22, F14K22, LF14K22 PIC18F13K50, 14K50, PIC18F23K20, 24K20, 25K20, 26K20 PIC18F43K20, 44K20, 45K20, 46K20
PIC24F
PIC24F04KA200, 04KA201, PIC24F08KA101, 08KA102, PIC24F16KA101, 16KA102, PIC24FJ16GA002, 16GA004, PIC24FJ32GA002, 32GA004, PIC24FJ32GA102, 32GA104, PIC24FJ32GB002, 32GB004, PIC24FJ48GA002, 48GA004, PIC24FJ64GA002, 64GA004, PIC24FJ64GA102, 64GA104, PIC24FJ64GB002, 64GB004, PIC24FJ64GA006, 64GA008, 64GA010, PIC24FJ64GB106, 64GB108, 64GB110, PIC24FJ96GA006, 96GA008, 96GA010, PIC24FJ128GA006, 128GA008, 128GA010, PIC24FJ128GA106, 128GA108, 128GA110, PIC24FJ128GB106, 128GB108, 128GB110, PIC24FJ192GA106, 192GA108, 192GA110, PIC24FJ192GB106, 192GB108, 192GB110, PIC24FJ256GA106, 256GA108, 256GA110, PIC24FJ256GB106, 256GB108, 256GB110
PIC24HJ12GP201, 12GP202, PIC24HJ16GP304, PIC24HJ32GP202, 32GP204, PIC24HJ32GP302, 32GP304
PIC24HJ64GP202, 64GP204, PIC24HJ64GP206, 64GP210, 64GP506, PIC24HJ64GP502, 64GP504, 64GP510
PIC24HJ128GP202, 128GP204, PIC24HJ128GP206, 128GP210, 128GP306, PIC24HJ128GP310, PIC24HJ128GP502, 128GP504, PIC24HJ128GP506, 128GP510, PIC24HJ256GP206, 256GP210, 256GP610
dsPIC30
dsPIC30F1010, dsPIC30F2010, 2011, 2012, dsPIC30F2020, 2023, dsPIC30F 3010, 3011, 3012dsPIC30F3013, 3014, dsPIC30F4011, 4012, 4013, dsPIC30F5011, 5013, 5015, 5016, dsPIC30F6010A, 6011A, 6012A dsPIC39 dsPIC39F6013A, 6014A, 6015 dsPIC33 dsPIC33FJ12GP201, 12GP202, dsPIC33FJ16GP304, dsPIC33FJ32GP202, 32GP204, dsPIC33FJ32GP302, 32GP304 dsPIC33FJ64GP202, 64GP204, dsPIC33FJ64GP206, 64GP306, 64GP310, dsPIC33FJ64GP706, 64GP708, 64GP710 dsPIC33FJ64GP802, 64GP804, dsPIC33FJ128GP202, 128GP204, dsPIC33FJ128GP206, 128GP306, 128GP310 dsPIC33FJ128GP706, 128GP708, 128GP710, dsPIC33FJ128GP802, 128GP804, dsPIC33FJ256GP506, 256GP510, 256GP710 dsPIC33FJ06GS101, 06GS102, 06GS202, dsPIC33FJ16GS402, 16GS404, dsPIC33FJ16GS502, 16GS504 dsPIC33FJ12MC201, 12MC202, dsPIC33FJ16MC304, dsPIC33FJ32MC202, 32MC204, dsPIC33FJ32MC302, 32MC304 dsPIC33FJ64MC202, 64MC204, dsPIC33FJ64MC506, 64MC508, 64MC510, dsPIC33FJ64MC706, 64MC710, dsPIC33FJ64MC802, 64MC804, dsPIC33FJ128MC202, 128MC204 dsPIC33FJ128MC506, 128MC510, dsPIC33FJ128MC706, 128MC708, 128MC710
dsPIC33FJ128MC802, 128MC804, dsPIC33FJ256MC510, 256MC710
dsPIC32
PIC32MX320F032H, 320F064H, PIC32MX320F128H, 320F128L, PIC32MX340F128H, 340F128L, PIC32MX340F256H
PIC32MX340F512H, PIC32MX360F256L, 360F512L, PIC32MX420F032H, PIC32MX440F128L, 440F128H
PIC32MX440F256H, PIC32MX440F512H, PIC32MX460F256L, 460F512L
Dispositivos de memoria EEPROM serie 11
11LC/AA010, 11LC/AA020, 11LC/AA040, 11LC/AA080, 11LC/AA160
Dispositivos de memoria EEPROM serie 24
24LC/AA/C00, 24LC/AA01B, 02B, 04B, 08B, 24LC/AA16B, 32A, 24LC/AA/FC64, 128, 256, 512, 24LC/AA/FC1025
Dispositivos de memoria EEPROM serie 25
25LC/AA010A, 020A, 040A, 25LC/AA080A, 080B, 160A, 160B, 25LC/AA320A, 640A, 25LC/AA128, 256, 512, 1024
Dispositivos de memoria EEPROM serie 93
25LC/AA/C46A, 46B, 46C, 25LC/AA/C56A, 56B, 56C, 25LC/AA/C66A, 66B, 66C, 25LC/AA/C47A, 76B, 76C
,25LC/AA/C48A, 86B, 86C
Dispositivos CAN MCP250xx
MCP25020, 25025, MCP25050, 25055

Especificaciones:
Color: Como se muestra en las imágenes
Longitud del cable USB: 149.5 cm / 58.9 pulgadas
Longitud de la aguja de doble punta de 6 pines: 22 cm / 8.7 pulgadas
Tamaño del emulador PICkit3: 9.3 x 4 cm / 3.7 x 1.6 pulgadas
Peso del paquete: 98 g
Cantidad: 1 unidad

El paquete incluye:
1 x Cable USB
1 x Aguja de doble punta de 6 pines
1 x Emulador programador de depuración PICkit3

Nota:
1. Permita un error de 1-3 cm debido a la medición manual. Gracias por su comprensión.
2. Los monitores no están calibrados de la misma manera, por lo que el color del artículo que se muestra en las fotos puede ser ligeramente diferente del objeto real. Tenga en cuenta el objeto real como estándar.
